氣動雙水冷式超高溫蝶閥的安裝使用

2021-09-18 關注次數:

SSD6113-1PX氣動雙水冷式超高溫蝶閥采用優良耐熱鋼,閥板內腔通水冷卻,具有耗水量少、耐高溫、適用壽命長、操作維修方便、轉動靈活等特點,可與各種電動執行器配套使用,實現遠距離控制和自動調節和切斷

氣動雙水冷式超高溫蝶閥的產品應用:

氣動雙水冷式超高溫蝶閥采用優良碳鋼和耐高溫合金鋼,內腔通水冷卻,蝶板采用雙層優良耐熱高溫合金鋼,內腔通水冷卻,在閥門出口處設有流量開關報警功能,同時在進出口設有二個流量調節閥;可保證水冷式高溫蝶閥在高溫工況下穩定運行工作,工作溫度可達1300℃(瞬時溫度≤1400℃),具有耗水量少,耐高溫,體積小,轉動靈活,使用方便的特點。

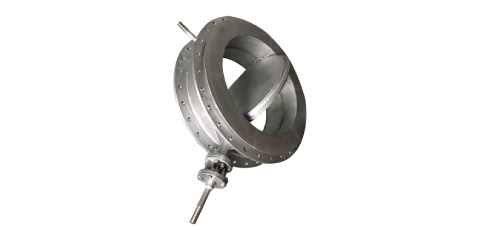

水冷式高溫蝶閥

氣動雙水冷式超高溫蝶閥的安裝使用:

1, 用戶在進出口處的兩個流量調節閥進行調節進口處的進水量,使出口處水溫≤60~80℃,并調節出口的水流速大于進口處的流速,同時在閥門使用前確保閥板內腔注滿水。

2, 確保冷卻水足夠循環,當流量開關報警時必須及時處理。

3, 當手動操作時,不得在手輪上再增加輔助杠桿,手輪順時針旋轉為閥開,反之為閥關。

4, 水冷式高溫蝶閥可水平或垂直安裝,但閥軸應處于水平位置,非水平安裝請注明夾角,水冷式高溫蝶閥可按使用要求設計制造,電動裝置不允許做起吊用,并嚴禁碰撞。

5, 確保進出水管道系統暢通,同時出水管應高出閥門位置。

6, 電動執行機構技術參數及原理接線圖請參閱電動執行機構說明書。

需附件請注明(伺服放大器,電動操作器,控制箱,配法蘭等)

注:冷卻水為0.3MPA軟化水,水溫≤30℃,冷卻水消耗量為(0.01~0.03)DNm3/h.
